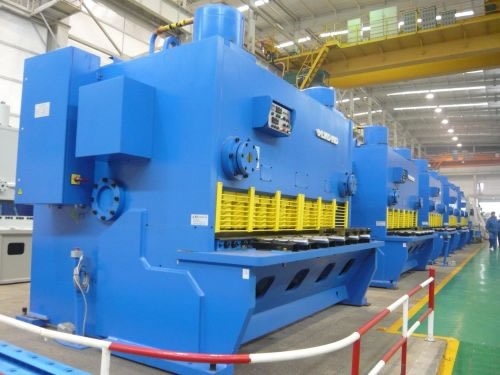

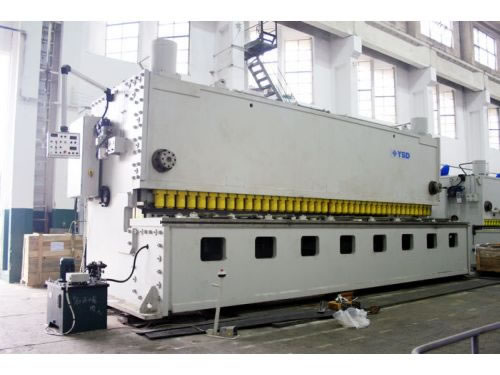

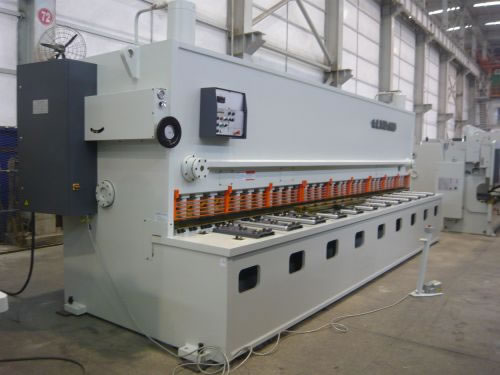

HGS (k) ชุดไฮดรอลิกิโยตินกรรไกร

บทนำ
HGS (K) เครื่องตัดกระดาษใช้ชุดการออกแบบที่ทันสมัยกับกรอบการออกแบบโดยซอฟท์แว UG เหล่านี้กรรไกร squaring ไฮโดรลิกที่ใช้เป็นหลักสำหรับการตัดแผ่นโลหะ เนื่องจากโครงสร้างเหล็กทั้งที่พวกเขามีกรอบที่มีความแข็งแรงและความแข็งที่ดี ประเภทของแผ่นกระดาษโลหะนี้เป็นอุปกรณ์ที่มีเสถียรภาพและเชื่อถือได้บูรณาการระบบไฮโดรลิคซึ่งทำให้มั่นใจได้ในความปลอดภัยและความน่าเชื่อถือ นอกจากนี้สถานีควบคุมปุ่มส่วนกลางก่อให้เกิดการดำเนินงานที่ง่าย

ลักษณะ
1. HGS (K) ชุดไฮดรอลิ squaring เฉือน adopts โครงสร้างป้อมปืนที่ไม่ซ้ำกันของสามลูกกลิ้งคนขี้เกียจแนวทางรถไฟ อดีตก่อนกดรถไฟนำทำให้ป้อมปืนจะแน่นระหว่างรถไฟตอนบนและทางรถไฟที่ลดลงอย่างต่อเนื่องและทำซ้ำลูกสูบ action.
2. เครื่องตัดกระดาษเหล่านี้มีการติดตั้งระบบไฮโดรลิคแบบบูรณาการ ส่วนประกอบไฮโดรลิคและซีลภายในส่วนใหญ่จะทำโดย บริษัท ที่มีชื่อเสียงระดับโลก ด้วยวิธีนี้ท่อไฮโดรลิคได้รับการลดลงในระดับน้อยที่สุดเพื่อให้มั่นใจเสถียรภาพและความปลอดภัย
3. การติดตั้งขนาดของชิ้นส่วนไฮดรอลิและแมวน้ำอย่างเคร่งครัดพบกับมาตรฐาน ISO และ DIN
4. ผู้กรรไกร squaring ไฮดรอลิ adopts การกวาดล้างใบมีดอุปกรณ์ปรับอย่างรวดเร็วซึ่งจะใช้ในการปรับช่องว่างใบมีดและความคุ้มค่าจะปรากฏบนแผ่นหน้าปัด ผู้ใช้งานได้ดีกว่าเลือกช่องว่างใบมีดที่เหมาะสมขึ้นอยู่กับความหนาของวัสดุและ properties.
5. เครื่องตัดกระดาษของเราช่วยให้การปรับมุมเฉือนเพื่อให้แน่ใจว่าการบิดเบือนวัสดุที่อาจจะลดลงไปต่ำสุด degree.
6. เฉือน squaring ไฮโดรลิคยังมีคุณลักษณะของการร่างกระชับและ shape.
สง่างาม7. ชุดของเครื่องตัดนี้มีการดำเนินงานที่เรียบง่าย, การบำรุงรักษาที่สะดวกและกฎระเบียบที่เชื่อถือได้

รายละเอียด	62/6	65/8	62/10	80/10	40/13	50/13
เหล็กอ่อน (45kg / mm2)	6	8	10	10	13	13
สแตนเลส	3	4	6	6	8	8
ตัดความยาวมิลลิเมตร	6200	6500	6200	8000	4000	5000
แรง Max.cutting KN	132	252	350	430	730	620
Backgauge มมช่วง	1000	1000	1000	1000	1000	1000
มุมคราดปรับ	0.5 ~ 2.5	0.5 ~ 2.5	0.5 ~ 2.5	0.5 ~ 2	0.5 ~ 2	0.5 ~ 2.5
จังหวะต่อนาที	7	7	7	7	10	7
กรอบคอมิลลิเมตร	100	750	100	100	200	100
จำนวน holddowns	32	35	32	42	20	26
ปริมาณของถังน้ำมัน L	686	720	650	845	561	650
มอเตอร์พลังงานกิโลวัตต์	15	22	2x15	37	22	วันที่ 30
ประมาณ น้ำหนักกก.	20000	34000	26000	45000	17000	25000
ความยาวมิลลิเมตร	7065	7580	7100	9016	4885	6000
ความกว้างมิลลิเมตร	2250	2810	2510	2615	2190	2540
ความสูงมม	2650	3140	2840	3000	2490	2960

รายละเอียด	62/13	70/13	80/13	85/13	90/13	120/13
เหล็กอ่อน (45kg / mm2)	13	13	13	13	13	13
สแตนเลส	8	8	8	8	8	8
ตัดความยาวมิลลิเมตร	6200	7000	8000	8500	9000	12000
แรง Max.cutting KN	620	620	620	620	620	650
Backgauge มมช่วง	1000	1000	1000	1000	1000	1000
มุมคราดปรับ	0.5 ~ 2.5	0.5 ~ 2.5	0.5 ~ 2.5	0.5 ~ 2.5	0.5 ~ 2.5	0.5 ~ 2.0
จังหวะต่อนาที	7	5	7	8	6	5
กรอบคอมิลลิเมตร	60	100	400	300	500	100
จำนวน holddowns	32	37	42	44	51	61
ปริมาณของถังน้ำมัน L	686	1200	1600	1600	1600	1600
มอเตอร์พลังงานกิโลวัตต์	วันที่ 30	2X18.5	2X30	2X37	2X30	2X30
ประมาณ น้ำหนักกก.	28000	40000	55000	65000	80000	150000
ความยาวมิลลิเมตร	7100	8170	9090	9650	10300	13760
ความกว้างมิลลิเมตร	2330	2500	2900	2950	3000	3350
ความสูงมม	2680	3300	3360	3650	4060	5200

รายละเอียด	160/13	70/14	25/16	31/16	40/16	50/16
เหล็กอ่อน (45kg / mm2)	13	14	16	16	16	16
สแตนเลส	8	8	10	10	10	10
ตัดความยาวมิลลิเมตร	16000	7000	2500	3100	4000	5000
แรง Max.cutting KN	720	620	730	850	850	850
Backgauge มมช่วง	1000	1000	1000	1000	1000	1000
มุมคราดปรับ	0.5 ~ 2.0	0.5 ~ 2.5	0.5 ~ 3.0	0.5 ~ 2.5	0.5 ~ 2.5	0.5 ~ 2.5
จังหวะต่อนาที	3	7	9	8	8	6
กรอบคอมิลลิเมตร	100	100	300	300	200	100
จำนวน holddowns	81	37	13	16	20	26
ปริมาณของถังน้ำมัน L	1800	1200	500	590	560	662
มอเตอร์พลังงานกิโลวัตต์	2X37	2X22	22	22	วันที่ 30	37
ประมาณ น้ำหนักกก.	248000	40000	11000	12000	18000	28000
ความยาวมิลลิเมตร	17320	8170	3265	3865	5020	5935
ความกว้างมิลลิเมตร	4400	2600	2140	2140	2240	2360
ความสูงมม	5600	3300	2350	2350	2575	2870

รายละเอียด	62/16	80/16	21/20	25/20	31/20	40/20
เหล็กอ่อน (45kg / mm2)	16	16	20	20	20	20
สแตนเลส	10	10	12	12	12	12
ตัดความยาวมิลลิเมตร	6200	8000	2100	2500	3100	4000
แรง Max.cutting KN	850	850	1270	1270	1370	1270
Backgauge มมช่วง	1000	1000	1000	1000	1000	1000
มุมคราดปรับ	0.5 ~ 2.5	0.5 ~ 2.5	0.5 ~ 3.0	0.5 ~ 3.0	0.5 ~ 2.5	0.5 ~ 3.0
จังหวะต่อนาที	7	7	7	7	7	5
กรอบคอมิลลิเมตร	100	650	300	300	300	300
จำนวน holddowns	32	42	11	13	16	20
ปริมาณของถังน้ำมัน L	686	1800	370	500	590	627
มอเตอร์พลังงานกิโลวัตต์	37	2X30	วันที่ 30	วันที่ 30	วันที่ 30	วันที่ 30
ประมาณ น้ำหนักกก.	36000	85000	13000	14000	15000	29000
ความยาวมิลลิเมตร	7185	9150	2970	3370	3970	5050
ความกว้างมิลลิเมตร	2350	3250	2275	2275	2275	2600
ความสูงมม	2860	3520	2470	2470	2470	3140

รายละเอียด	62/20	65/20	80/20	25/25	31/25	40/25
เหล็กอ่อน (45kg / mm2)	20	20	20	25	25	25
สแตนเลส	12	12	12	16	16	16
ตัดความยาวมิลลิเมตร	6200	6500	8000	2500	3100	4000
แรง Max.cutting KN	1400	1400	1400	1960	2320	1600
Backgauge มมช่วง	1000	1000	1000	1000	1000	1000
มุมคราดปรับ	0.5 ~ 2.5	0.5 ~ 2.5	0.5 ~ 2.5	0.5 ~ 3.0	0.5 ~ 2.5	0.5 ~ 3.5
จังหวะต่อนาที	5	5	4	6	6	5
กรอบคอมิลลิเมตร	100	200	100	300	300	300
จำนวน holddowns	32	35	40	13	26	20
ปริมาณของถังน้ำมัน L	1500	1500	1800	828	1068	1100
มอเตอร์พลังงานกิโลวัตต์	2X30	2X30	2X37	45	45	2X30
ประมาณ น้ำหนักกก.	55000	65000	98000	25000	29000	38000
ความยาวมิลลิเมตร	7320	7620	9250	3585	4260	5360
ความกว้างมิลลิเมตร	2860	2910	3725	2800	2900	2900
ความสูงมม	3390	3430	3760	2835	2885	3420

รายละเอียด	62/25	25/30	31/30	25/40
เหล็กอ่อน (45kg / mm2)	25	วันที่ 30	วันที่ 30	40
สแตนเลส	16	20	20	25
ตัดความยาวมิลลิเมตร	6200	2500	3100	2500
แรง Max.cutting KN	2000	2200	2200	3700
Backgauge มมช่วง	1000	1000	1000	1000
มุมคราดปรับ	0.5 ~ 2.5	0.5 ~ 3.5	0.5 ~ 3.5	0.5 ~ 3.5
จังหวะต่อนาที	3	4	4	3
กรอบคอมิลลิเมตร	100	300	300	200
จำนวน holddowns	32	13	16	13
ปริมาณของถังน้ำมัน L	1200	920	1300	1200
มอเตอร์กิโลวัตต์พลังงาน	2 × 37	55	55	2 × 37
ประมาณ น้ำหนักกก.	80000	29000	32000	39500
ความยาวมิลลิเมตร	7340	3885	4485	4105
ความกว้างมิลลิเมตร	3100	2950	2950	3050
ความสูงมม	3615	3085	3085	3375
