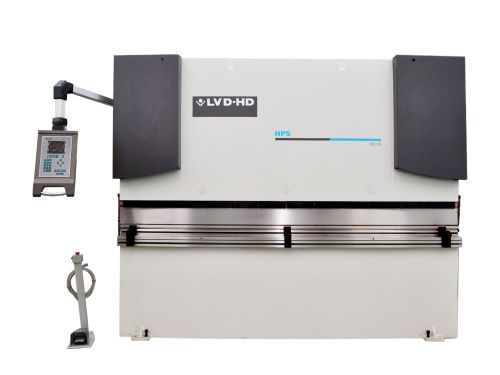

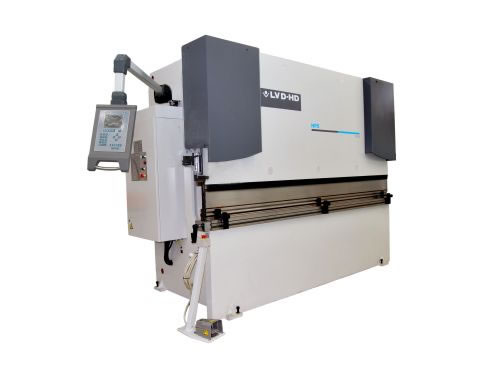

เบรค HPS ชุดกด

บทนำ
ในฐานะที่เป็นโลหะขึ้นรูปมืออาชีพผู้ผลิตและผู้จัดจำหน่ายเครื่องเราให้ HPS ชุดเบรคกด เหล่านี้เครื่องดัดสามารถนำเสนอความถูกต้องที่เหมาะสมกับระบบไฟฟ้าเซอร์โวไฮโดรลิคและเครื่อง CNC ที่ทันสมัย ขั้นตอนการดัดสามารถตั้งค่าตามความต้องการของลูกค้า พื้นผิวไม่กัดกร่อนช่วยให้การบำรุงรักษาน้อยมากสำหรับเบรกกด วัสดุพิเศษจะได้รับการบรรจุเข้าด้วยกันเพื่อหลีกเลี่ยงความเสียหายระหว่างการจัดส่ง บริษัท ของเรามีบริการหลังการขายที่ดีเยี่ยมและสามารถช่วยให้คุณรู้ทุกปัจจัยที่มีผลที่จะได้รับดัดกระบวนการที่เหมาะสมและผลการดัดที่ถูกต้อง

ส่วนประกอบและหลักการ

1. เข้ารหัสเชิงเส้น

เข้ารหัสเชิงเส้นสำหรับตำแหน่งรามวัดนำไปสู่ความถูกต้องที่ดีที่สุด

2. เทคโนโลยีการควบคุม

สองเข้ารหัสเชิงเส้น (Y1-Y2) ตั้งอยู่บนทั้งสองด้านของเบรกกดที่ใช้ในการวัดระยะทางที่แน่นอนระหว่างแกะและโต๊ะทำงาน เข้ารหัสมีการเชื่อมต่อไปยังตารางเพื่อป้องกันความผิดปกติของกรอบด้านข้างมีผลกระทบต่อการวางตำแหน่ง นอกจากนี้ข้อมูลที่ได้จะถูกส่งทันทีที่ระบบการควบคุมในการคำนวณแล้วเซอร์โววาล์วได้รับสัญญาณควบคุมที่สอดคล้องกัน ระบบซีเอ็นซีจะใช้ในการแก้ไขลูกวัวสองเซอร์โวในกรณีของข้อผิดพลาดใด ๆ นอกจากนี้ก็มักจะช่วยให้รัฐขนานระหว่างแกะและโต๊ะทำงานของเครื่องดัด

3. การกำหนดค่าเครื่อง

ซีเอ็นซียอดตั้งอยู่บนโต๊ะทำงานของเบรกกดด้วยเวดจ์คู่ย้ายค่อนข้างเพื่อให้แน่ใจว่าค่าตอบแทนดัดที่ถูกต้อง หลังจากพารามิเตอร์เช่นความหนาของแผ่นความยาวแผ่นตายเปิดและความต้านทานแรงดึงข้อมูลจะถูกลำเลียงในการควบคุมระบบกำลังและความคุ้มค่าที่เกี่ยวข้องกับการชดเชยยอดจะถูกกำหนดโดยอัตโนมัติ จะดีกว่าที่จะเพิ่มขั้นตอนการพรีโหลดในแต่ละขั้นตอนการดัด

(1) ระบบ Worktable ยอดสามารถควบคุมได้โดยล้อมือหรือด้วยมอเตอร์ ระบบยอดโปรแกรมได้วีแกนเป็นตัวเลือก
CNC Press Brakes

(2) ระบบการวัดกลับอัตโนมัติที่โดดเด่นด้วยความแม่นยำสูง ส่วนประกอบรวมถึงการส่งแกน X โดยสายพานเกียร์ขับเคลื่อนด้วยมอเตอร์เซอร์โวเซอร์โวขับเคลื่อนแกน R สำหรับการเคลื่อนไหวในแนวตั้งและนิ้วหยุดที่มีการเคลื่อนไหวตามขวางคู่มือ

(3) อุปกรณ์สำหรับตัวเลือก (เครื่องมือด้านบนอย่างรวดเร็วหนีบ & เครื่องมือพิเศษ & คอ & กลับมาดูแลความปลอดภัย)

(4) การควบคุมซีเอ็นซี DA52 (ตัวเลือก: DA56)

ชื่อ		HPS 50/20	HPS 80/25	HPS 100/30	HPS 100/40	HPS 135/30	HPS 135/40	HPS 165/30	HPS 165/40	HPS 200/25	HPS 200/30	HPS 200/40
แรงกด	กิโลนิวตัน	500	800	1000	1000	1350	1350	1650	1650	2000	2000	2000
ระยะเวลาในการทำงาน	มิลลิเมตร	2050	2550	3050	4000	3050	4000	3050	4000	2550	3050	4000
ระยะห่างระหว่างเสา	มิลลิเมตร	1640	2050	2550	3150	2550	3150	2550	3150	2050	2550	3150
โรคหลอดเลือดสมอง	มิลลิเมตร	200	200	200	200	200	200	200	200	250	250	250
ตารางระยะทาง / แกะ	มิลลิเมตร	380	380	400	400	400	400	400	400	450	450	450
ความลึกของลำคอ	มิลลิเมตร	300	400	400	400	400	400	400	400	400	400	400
ตาราง	มิลลิเมตร	140/60	140/60	180/60	180/60	180/60	180/60	180/60	180/60	180/60	180/60	180/60
ความเร็ววิธี	มิลลิเมตร / วินาที	150	150	130	130	120	120	120	120	100	100	100
ความเร็วในการทำงาน	มิลลิเมตร / วินาที	10	10	10	10	10	10	10	10	10	10	10
ความเร็วในการกลับมา	มิลลิเมตร / วินาที	110	110	110	110	110	110	110	110	110	110	110
มอเตอร์	กิโลวัตต์	5.5	7.5	11	11	15	15	18.5	18.5	18.5	18.5	18.5
ปริมาณของถังน้ำมัน	L	180	260	320	320	320	320	350	350	400	400	400
การเดินทางในแกน X	มิลลิเมตร	600	600	600	600	600	600	600	600	600	600	600
ระยะเวลา	มิลลิเมตร	2185	2640	3320	4320	3320	4320	3320	4320	2820	3320	4320
	มิลลิเมตร	1450	1640	1660	1660	1700	1700	1750	1750	1900	1900	1900
	มิลลิเมตร	2275	2300	2500	2500	2500	2500	2500	2500	3200	3200	3200
น้ำหนัก	กิโลกรัม	5000	6000	7000	8500	10000	12000	11500	12500	11000	12500	13000

ชื่อ		HPS 250/32	HPS 250/40	HPS 250/50	HPS 250/60	HPS 320/32	HPS 320/40	HPS 320/50	HPS 320/60	HPS 400/40	HPS 400/50	HPS 400/60
แรงกด	กิโลนิวตัน	2500	2500	2500	2500	3200	3200	3200	3200	4000	4000	4000
ระยะเวลาในการทำงาน	มิลลิเมตร	3250	4000	5050	6050	3250	4000	5050	6050	4000	5050	6050
ระยะห่างระหว่างเสา	มิลลิเมตร	2550	3150	4050	5050	2550	3150	4050	5050	3150	4050	5050
โรคหลอดเลือดสมอง	มิลลิเมตร	280	280	280	280	280	280	280	280	300	300	300
ตารางระยะทาง / แกะ	มิลลิเมตร	520	520	520	520	520	520	520	520	570	570	570
ความลึกของลำคอ	มิลลิเมตร	400	400	400	400	400	400	400	400	400	400	400
ตาราง	มิลลิเมตร	250	250	250	250	250	250	250	250	250	250	250
ความเร็ววิธี	มิลลิเมตร / วินาที	100	100	100	100	100	100	100	100	100	100	100
ความเร็วในการทำงาน	มิลลิเมตร / วินาที	9	9	9	9	10	10	10	10	8.4	8.4	8.4
ความเร็วในการกลับมา	มิลลิเมตร / วินาที	110	110	110	110	100	100	100	100	88	88	88
มอเตอร์	กิโลวัตต์	22	22	22	22	วันที่ 30	วันที่ 30	วันที่ 30	วันที่ 30	วันที่ 30	วันที่ 30	วันที่ 30
ปริมาณของถังน้ำมัน	L	700	700	700	700	700	700	700	700	700	700	700
การเดินทางในแกน X	มิลลิเมตร	600	600	600	600	600	600	600	600	600	600	600
ระยะเวลา	มิลลิเมตร	3500	4450	5500	6500	3600	4450	5500	6500	4450	5500	6500
	มิลลิเมตร	2000	2000	2000	2000	2200	2200	2200	2200	2300	2300	2300
	มิลลิเมตร	3700	3700	3700	3700	3800	3800	3810	3810	4010	4010	4010
น้ำหนัก	กิโลกรัม	15000	16500	20000	24500	17500	19500	23500	29000	26000	30500	34000

ชื่อ	ผู้จัดจำหน่าย	แหล่งกำเนิดสินค้า
ประทับตรา	MERKEL หรือ NOK	ประเทศเยอรมนีหรือญี่ปุ่น
วาล์วไฮดรอลิหน่วย	BOSCH	ประเทศเยอรมัน
เข้ารหัสเชิงเส้น	HEIDENHAIN	ประเทศเยอรมัน
เซอร์โวมอเตอร์และ dirve เซอร์โว	ESTUN	ประเทศจีน
ปั้มน้ำมัน	นาชิ	ประเทศญี่ปุ่น
ระบบซีเอ็นซี	DELEM หรือ CYBELEC	ฮอลแลนด์หรือ Switzerland
