แผ่นตัดสายไปยาวถูกนำมาใช้ในการผลิตแผ่นแบนเรียบที่มีขนาดที่จำเป็นในการยาวและความกว้างโดยการยืดและการดำเนินงานตัดจากขดลวดชนิดที่แตกต่างกัน
บรรทัดนี้ส่วนใหญ่ประกอบด้วยรถเข็นโหลดขดลวดขยายตัวเดียวหรือสองครั้ง uncoiler แมนเดร, เครื่องยืด, เครื่องตัด, Trimmer ขอบขอบเสีย coiler เครื่องเฉือน, รถ stacker ฯลฯ ระหว่างจานเส้นตัดไปยาวมีลูปแกว่งอุปกรณ์ติดตาม อุปกรณ์ให้อาหารอุปกรณ์การแก้ไขและอุปกรณ์การให้อาหารที่เป็นตัวเลข ฯลฯ มันเป็นที่ที่เหมาะสำหรับการประมวลผลส่วนประกอบขดลวดโดยอัตโนมัติที่สามารถนำมาใช้ในเครื่องใช้ไฟฟ้าไฮโดรลิคและระบบนิวเมติก
แอพลิเคชัน
เครื่อง CTL ของเราสามารถนำมาใช้ในการผลิตแผ่นจากขดลวดต่างๆเช่นเหล็กแผ่นรีดเย็นและร้อนเหล็กซิลิคอน, สแตนเลสสีเหล็กอลูมิเนียมและโลหะ electroplated หรือเคลือบ บรรทัดตัดความยาวได้รับการใช้กันอย่างแพร่หลายในด้านต่างๆรวมถึงยานยนต์ยานพาหนะการเกษตรภาชนะที่ใช้ไฟฟ้า, แพคเกจอาหารวัสดุก่อสร้าง ฯลฯ
ข้อดี
1. เครื่อง CTL ถูกออกแบบด้วยรูปแบบที่เหมาะสม
2.Easy ในการดำเนินงาน
3. อัตโนมัติ
4. การผลิตและความแม่นยำด้วยราคาที่เหมาะสม

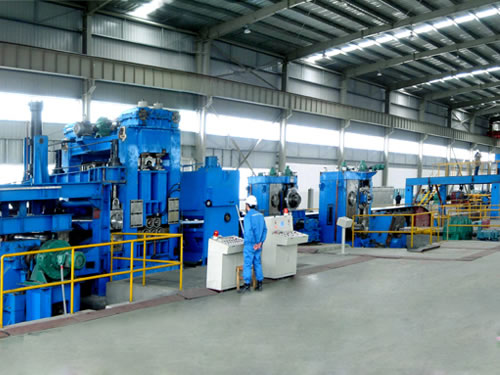

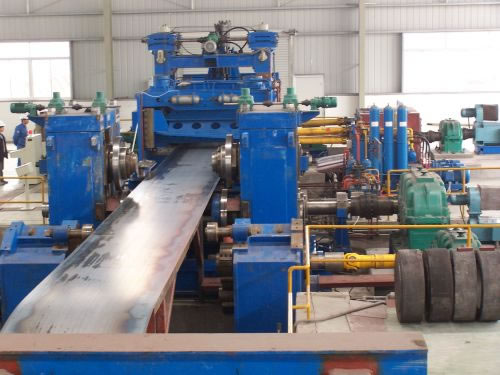

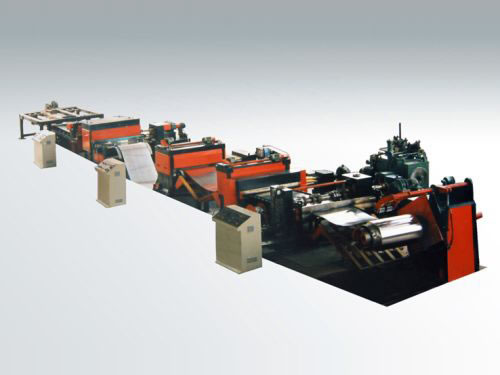

รูปภาพ
พารามิเตอร์ :
| รุ่น \ รายการ | ความหนาของขดลวด (มิลลิเมตร) | คอยล์ widht (mm) | ตัดความยาว (มม) | ความถูกต้องความยาว (มม) | ความถูกต้องตรง (มม / m2) | ความเร็วในการให้อาหาร (ม. / นาที) | น้ำหนัก Coil (ตัน) |
| BS-T44 / Q-2X1250 | 0.3-2 | 1000-1250 | 200-2500 | ± 0.3 | 1-2 | 10-50 | 10 |
| BS-T44 / Q-2X1600 | 0.3-2 | 1000-1600 | 200-2500 | ± 0.3 | 1-2 | 10-50 | 10 |
| BS-T44 / Q-2X1800 | 0.3-2 | 1000-1830 | 200-2500 | ± 0.3 | 1-2 | 10-50 | 10 |
| BS-T44 / Q-3X1600 | 0.5-3 | 1000-1600 | 200-2500 | ± 0.5 | 1-2 | 10-40 | 10 |
| BS-T44 / Q-3X2000 | 0.5-3 | 1000-2000 | 200-2500 | ± 0.5 | 1-2 | 10-30 | 10 |
| BS-T44 / Q-6X2000 | 1.5-6 | 1000-2000 | 200-6000 | ± 3.0 | 2-5 | 8-30 | 25 |
| BS-T44 / Q-8X2000 | 3-8 | 1000-2000 | 500-6000 | ± 3.0 | 2-5 | 8-25 | 25 |
| BS-T44 / Q-10X2000 | 3-10 | 1000-2000 | 500-6000 | ± 3.0 | 2-5 | 8-15 | วันที่ 30 |
| BS-T44 / Q-12X2000 | 3-12 | 1800-2000 | 500-6000 | ± 4.0 | 2-5 | 8-35 | วันที่ 30 |
| BS-T44 / Q-16X2500 | 4-16 | 1800-2500 | 500-15000 | ± 5.0 | 3-6 | 10-35 | 38 |
| BS-T44 / Q-25X2500 | 6-25 | 1800-2500 | 500-15000 | ± 5.0 | 3-6 | 10-35 | 38 |
ความแตกต่างหลักของจานต่างๆสายตัดไปยาวอยู่ในความหนาของขดลวดกว้างและความยาว ในแง่ของความถูกต้องตัดการเบี่ยงเบนของทุกเครื่อง CTL สามารถถูกคุมขังอยู่ในช่วงที่มีขนาดเล็กทำให้ผลิตภัณฑ์ของเรามีคุณภาพสูงและอย่างเต็มที่ตอบสนองความต้องการของลูกค้า
