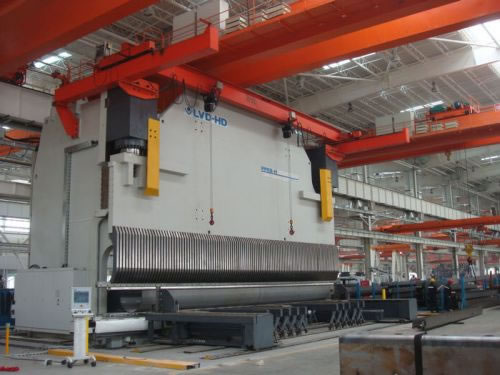

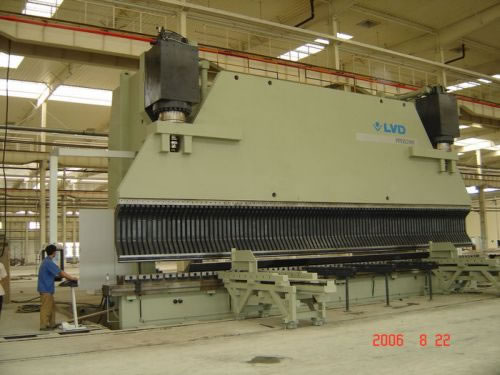

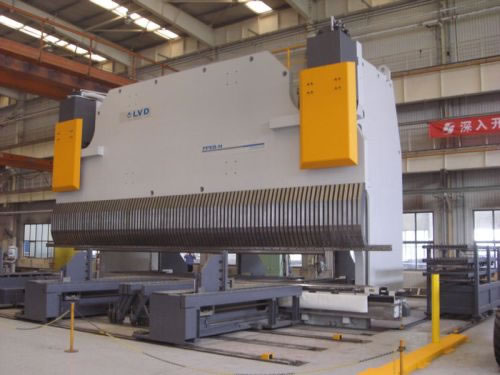

PPEB Serie Abkantpressen

 Diese CNC-Abkantpressen übernehmen die neueste Hydraulik und Elektronik, die zuverlässige und genaue Kontrolle über den Biegeprozess beiträgt. Zusätzlich wird ein geschlossener Regelkreis verwendet, um die Synchronisation des RAM und Biegekraft zu steuern, um geeignete Biegetiefe und Biegewinkel zu erreichen.
 Längenmessgeräte werden an der Biegemaschine angewandt, um Stößel Position zu messen. Die Kodierer werden in die Tabelle der Abkantpressen derart, dass eine Verformung der Seitenrahmen beim Biegen nicht beeinflussen die Genauigkeit der oberen Strahlposition verbunden ist.
 Zwei Längenmessgeräte (Y1-Y2) sind an beiden Seiten der Biegemaschine montiert. Sie werden verwendet, um den genauen Abstand zwischen dem Stempel und Werktisch zu messen. Die Encoder werden auf der Abkantpresse Tisch verbunden ist, so dass die Verformung der Seitenrahmen nicht die Position nicht beeinflussen. Die Positionsdaten werden unmittelbar an das Steuersystem zur Berechnung gesendet und dann wird der Ausgang in den Steuersignal eingeschaltet und an die Servoventile (S1-S2) gesendet werden. Wenn irgendein Fehler vorhanden ist, werden zwei Servo Kälber schnell von CNC-System korrigiert werden. Es sorgt dafür, stets die Balance zwischen dem RAM und Arbeitstisch.
 Abkantpressen annehmen CNC-System, das ausgelegt ist, ein Gleichgewichtszustand zwischen Stößel und Tisch während des Biegevorganges zu erhalten. Nach der Blechdicke, Länge, sterben Öffnen und Zugfestigkeit Daten in Steuerungssystem, Kraft geliefert und zugehörige Auslenkung des Biegemaschinentisch und Stößel könnte automatisch bestimmt werden. Vorspannung ist optimal zum Biegen jedes Mal erhalten. 5. Optionen:
1. Anschlagposition (X-Achse)
2. Hinteranschlag Höhenverstellung (R-Achse)
3. Fingerblock Querverstellung (Z-Achse)
4. CNC Krönung am Arbeitstisch (V-Achse)
5. Jeder Fingerblock X-Wege-Bewegung (X1-X2-Achse) (bis zu Presskraft 2500 KN)

80-100T

Spezifikation	80/20	80/25	80/30	100/25	100/30	100/40
Presskraft KN	800	800	800	1000	1000	1000
Arbeitslänge mm	2000	2500	3050	2500	3050	4000
Ständerweite mm	1550	2050	2600	2050	2600	3150
Stroke of ram mm	200	200	200	200	200	200
Daylight mm	400	400	400	400	400	400
Ausladung mm	400	400	400	400	400	400
Arbeitstisch mm	200	200	200	200	200	200
Annäherungsgeschwindigkeit mm / s	110	110	110	110	110	110
Arbeitsgeschwindigkeit mm / s	11	11	11	11	11	11
Rücklaufgeschwindigkeit mm / s	110	110	110	110	110	110
Motorleistung KW	7.5	7.5	7.5	11	11	11
Volumen der Öltank L	141	216	274	216	274	274
Maschinenlänge mm	2100	2600	3500	2600	3500	4500
der Maschine mm	1750	1750	1750	1750	1750	1750
der Maschine mm	2900	2900	2900	2900	2900	2900
Gewicht (kg	5700	6200	6800	6500	7200	8000

135-200T

Spezifikation	135/30	135/40	160/30	160/40	200/30	200/40
Presskraft KN	1350	1350	1600	1600	2000	2000
Arbeitslänge mm	3050	4000	3050	4000	3050	4000
Ständerweite mm	2600	3150	2600	3150	2600	3150
Stroke of ram mm	200	200	200	200	250	250
Daylight mm	400	400	400	400	485	485
Ausladung mm	400	400	400	400	400	400
Arbeitstisch mm	200	200	200	200	200	200
Annäherungsgeschwindigkeit mm / s	110	110	110	110	100	100
Arbeitsgeschwindigkeit mm / s	12	12	11	11	11	11
Rücklaufgeschwindigkeit mm / s	110	110	110	110	120	120
Motorleistung KW	15	15	15	15	22	22
Volumen der Öltank L	600	600	600	600	550	600
Maschinenlänge mm	3500	4500	3500	4500	3500	4300
der Maschine mm	1750	1750	1750	1750	1900	1900
der Maschine mm	3100	3100	3100	3100	3200	3200
Gewicht (kg	10000	11000	11500	12500	13000	14000

250-300T

Spezifikation	250/30	250/40	250/60	300/30	300/40	300/60
Presskraft KN	2500	2500	2500	3000	3000	3000
Arbeitslänge mm	3050	4000	6000	3050	4000	6000
Ständerweite mm	2600	3150	5050	2600	3150	5050
Stroke of ram mm	250	250	250	250	250	250
Daylight mm	485	485	485	485	485	485
Ausladung mm	400	400	400	400	400	400
Arbeitstisch mm	250	250	250	250	250	250
Annäherungsgeschwindigkeit mm / s	100	100	100	100	100	100
Arbeitsgeschwindigkeit mm / s	9	9	9	9	9	9
Rücklaufgeschwindigkeit mm / s	110	110	110	110	110	110
Motorleistung KW	22	22	22	30	30	30
Volumen der Öltank L	700	700	700	890	890	890
Maschinenlänge mm	3500	4600	6600	3600	4600	6600
der Maschine mm	2100	2100	2100	2200	2200	2200
der Maschine mm	3500	3500	3500	3600	3600	3600
Gewicht (kg	16000	17000	23500	20000	22000	28000

320-400T

Spezifikation	320/40	320/60	400/40	400/50	400/60
Presskraft KN	3200	3200	4000	4000	4000
Arbeitslänge mm	4000	6000	4000	5000	6000
Ständerweite mm	3150	5050	3150	4050	5050
Stroke of ram mm	300	300	300	300	300
Daylight mm	570	570	570	570	570
Ausladung mm	400	400	400	400	400
Arbeitstisch mm	300	300	300	300	300
Annäherungsgeschwindigkeit mm / s	100	100	100	100	100
Arbeitsgeschwindigkeit mm / s	10	10	8	8	8
Rücklaufgeschwindigkeit mm / s	100	100	80	80	80
Motorleistung KW	37	37	37	37	37
Volumen der Öltank L	700	700	700	700	700
Maschinenlänge mm	4800	6800	5000	6000	7000
der Maschine mm	2200	2800	3600	3600	3600
der Maschine mm	3600	5358	5200	5500	5750
Gewicht (kg	24000	30000	28500	35000	38000

500-640T

Spezifikation	500/40	500/50	500/60	640/60	640/70	640/80
Presskraft KN	5000	5000	5000	6400	6400	6400
Arbeitslänge mm	4000	5000	6000	6000	7000	8000
Ständerweite mm	3150	4050	5050	5050	6050	6200
Stroke of ram mm	300	300	300	320	320	320
Daylight mm	600	600	600	640	640	640
Ausladung mm	400	400	400	400	400	400
Arbeitstisch mm	300	300	300	300	300	300
Annäherungsgeschwindigkeit mm / s	75	75	75	80	80	80
Arbeitsgeschwindigkeit mm / s	8	8	8	8	8	8
Rücklaufgeschwindigkeit mm / s	75	75	75	80	80	80
Motorleistung KW	45	45	45	55	55	55
Volumen der Öltank L	900	900	900	1000	1000	1000
Gewicht (kg	38000	45000	53000	61000	67000	73000

800-1000T

Spezifikation	800/60	800/70	800/80	1000-1060	1000-1080	1000/120
Presskraft KN	8000	8000	8000	10000	10000	10000
Arbeitslänge mm	6000	7000	8000	6000	8000	12000
Ständerweite mm	4760	5760	6200	4760	6200	9050
Stroke of ram mm	400	400	400	400	400	400
Daylight mm	820	820	820	820	820	820
Ausladung mm	500	500	500	600	600	600
Arbeitstisch mm	400	400	400	400	400	400
Annäherungsgeschwindigkeit mm / s	70	70	70	70	70	70
Arbeitsgeschwindigkeit mm / s	8	8	8	8	8	8
Rücklaufgeschwindigkeit mm / s	70	70	70	70	70	70
Motorleistung KW	2x37	2x37	2x37	2x45	2x45	2x45
Volumen der Öltank L	2200	2200	2200	3500	3500	3500
Gewicht (kg	94000	102000	115000	100000	130000	180000

1200-2000T

Spezifikation	1200-1260	1200-1280	1200/120	1600-1680	1600/120	2000/80
Presskraft KN	12000	12000	12000	16000	13000	20000
Arbeitslänge mm	6000	8000	12000	8000	12000	8000
Ständerweite mm	4760	6200	9050	6200	9050	6200
Stroke of ram mm	400	400	400	400	400	400
Daylight mm	920	920	920	920	920	920
Ausladung mm	600	600	600	600	600	600
Arbeitstisch mm	400	400	400	500	500	500
Annäherungsgeschwindigkeit mm / s	65	65	65	60	60	60
Arbeitsgeschwindigkeit mm / s	7	7	7	7	7	6
Rücklaufgeschwindigkeit mm / s	65	65	65	60	60	60
Motorleistung KW	2x45	2x45	2x45	2x55	2x55	2x55
Volumen der Öltank L	3500	3500	3500	3600	3600	3600
Gewicht (kg	130000	155000	220000	190000	260000	260000
